P-N 二极管电路

Application ID: 14623

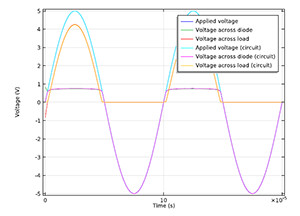

模型提取硅 p-n 结二极管的 SPICE 参数,用于创建半波整流器的集总元件等效电路模型。将模型与完整器件仿真进行了比较。在示例中,将二维网状 p-n 结二极管连接到包含正弦源、电阻器和接地的电路,形成基本半波整流器电路,建立器件模型。为了验证仿真结果,将器件仿真的输出与使用大信号二极管模型获得的电路响应进行了比较。
