面内和空间桁架

Application ID: 8526


桁架是只能承受轴向力的单元,可用于模拟直边桁架结构,以及类似下垂电缆的结构。

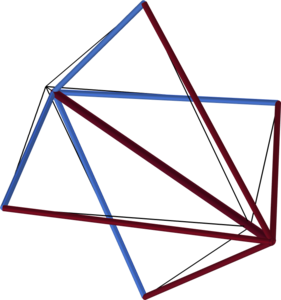

在以下案例中,首先使用“二维桁架”接口构建并求解简单的二维桁架模型。随后,使用“三维桁架”接口分析同一问题的三维变体。该模型计算简单几何结构的变形和力。该示例基于 T.H.G Megson 编著的 Aircraft Structures for Engineering Students 中的问题 11.1。

案例中展示的此类问题通常可通过以下产品建模:
